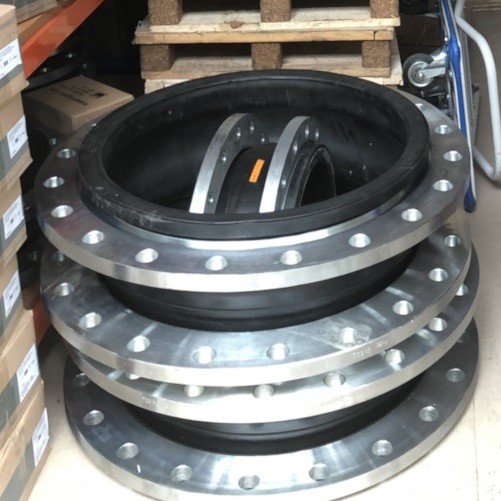

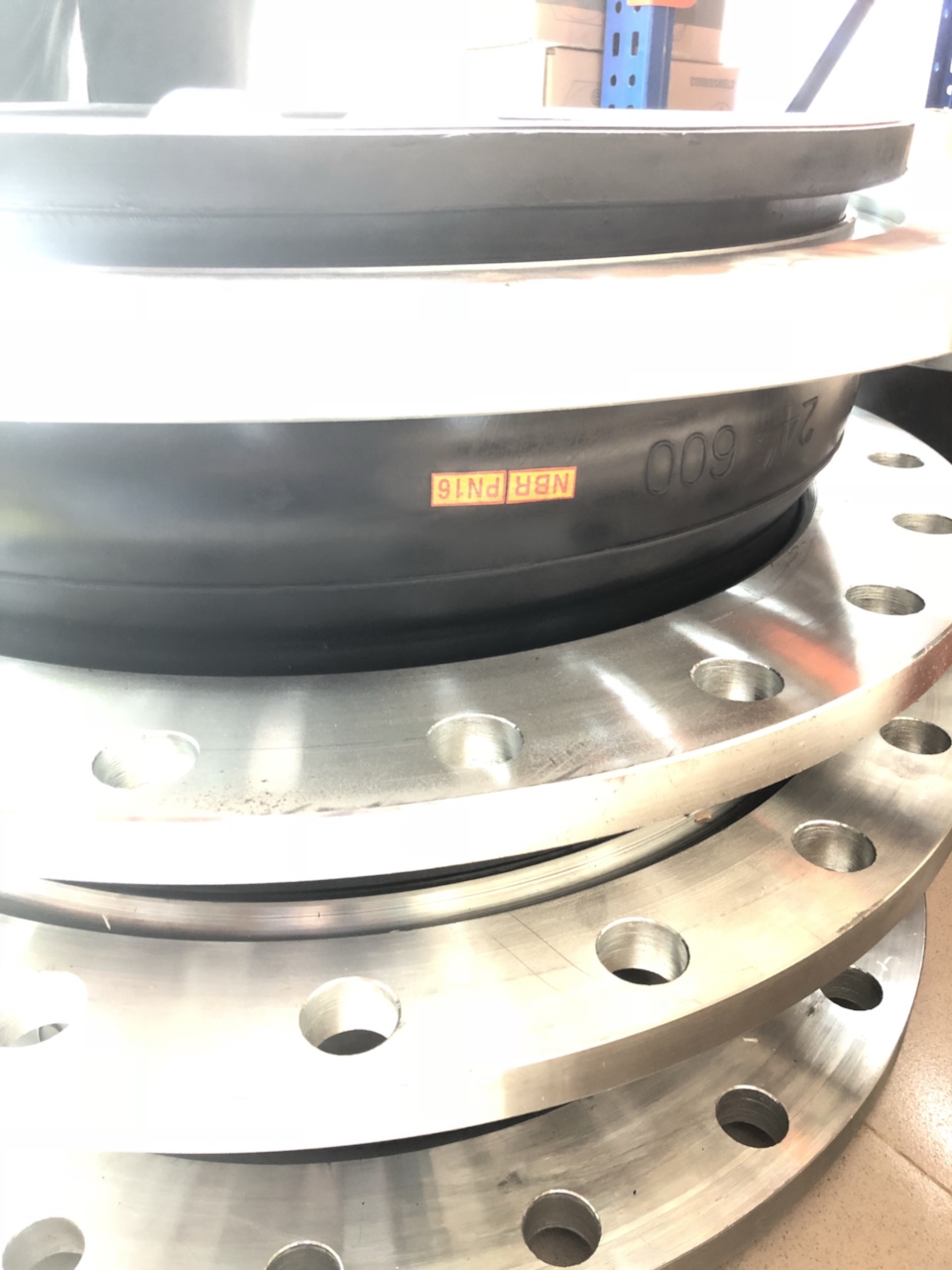

EXPANSION JOINTS DN600 PN16

Mã sản phẩm: EXPANSION JOINTS DN600 PN16

Giá: Liên hệ

Expansion Joints DN600, Flexible Joint, Rubber Bellow, Vibration

Mô tả sản phẩm

EXPANSION JOINTS DN600 PN16

Thông số kỹ thuật:

  • Flange: Jis 10K, PN10, PN16, PN40
  • Pressure: 6 bar, 10 bar, 16 bar
  • Type: Single arch, double arch, thread

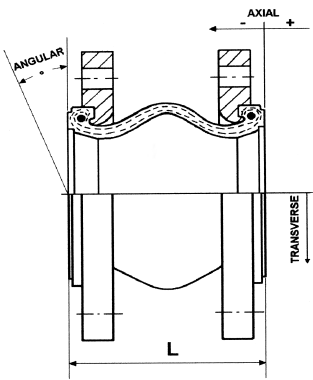

  • Specification of flexible rubber joint

EXPANSION JOINTS DN600 PN16



Norminal   diameter

 Length(mm)  Axial diplacement Horizontal displacement(mm) Deflexion angle
mm inch Extension(mm) Compression(mm)
32 1¼ 95 6 9 9 15°
40 1½ 95 6 10 9 15°
50 2 105 7 10 10 15°
65 2½ 115 7 13 11 15°
80 3 135 8 15 12 15°
100 4 150 10 19 13 15°
125 5 165 12 19 13 15°
150 6 180 12 20 14 15°
200 8 210 16 25 22 15°
250 10 230 16 25 22 15°
300 12 245 16 25 22 15°
350 14 255 16 25 22 15°
400 16 255 16 25 22 15°
450 18 255 16 25 22 15°
500 20 255 16 25 22 15°
600 24 260 16 25 22 15°
700 28 260 16 25 22 15°
800 32 260 16 25 22 15°
900 36 260 16 25 22 15°
1000 40 260 18 26 24 15°
1200 48 260 18 26 24 15°
1400 56 350 20 28 26 15°
1600 64 350 25 35 30 10°
1800 72 350 25 35 30 10°
2000 80 420 25 35 30 10°
2200 88 420 25 35 30 10°
2400 96 420 25 35 30 10°
2600 104 450 25 35 30 10°
2800 112 450 25 35 30 10°
3000 120 500 25 35 30 10°

Datas above are only for reference,pls contact us for exact datas and price!
