ĐỒNG HỒ ĐO LƯU LƯỢNG ĐIỆN TỪ

Đồng hồ đo lưu lượng điện từ  phát hiện dòng chảy bằng cách sử dụng Định luật cảm ứng của Faraday.

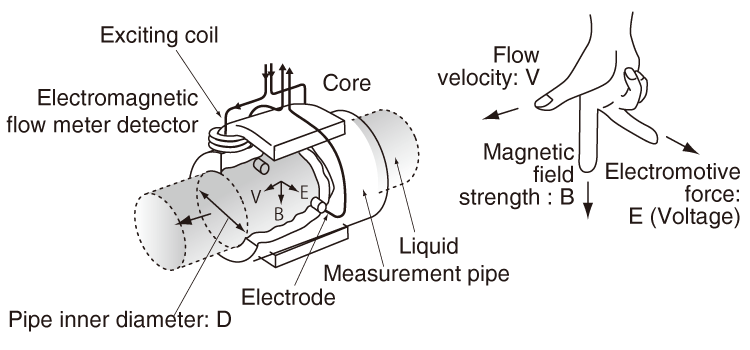

Bên trong một Đồng hồ đo lưu lượng điện từ , có một cuộn dây điện từ tạo ra từ trường và các điện cực bắt được lực điện động (điện áp). Do đó, mặc dù nó có thể xuất hiện như thể không có gì bên trong ống dòng của Đồng hồ đo lưu lượng điện từ , dòng chảy có thể được đo.

Theo định luật cảm ứng của Faraday, các chất lỏng dẫn điện di chuyển bên trong từ trường tạo ra một lực điện động (điện áp) trong đó đường kính trong của ống, cường độ từ trường và tốc độ dòng chảy trung bình đều tỷ lệ thuận. Nói cách khác, tốc độ dòng chảy của chất lỏng di chuyển trong từ trường được chuyển đổi thành điện năng. (E tỷ lệ với V × B × D)

ĐỒNG HỒ ĐO LƯU LƯỢNG ĐIỆN TỪ

Khi dòng chảy thay đổi, suất điện động (điện áp) được bắt bởi các điện cực thay đổi như sau.

Vì năng lượng di chuyển của nước thay đổi rất lớn, nên điện áp được tạo ra cũng sẽ trở nên mạnh hơn.

CÁC TÍNH NĂNG CỦA ĐỒNG HỒ ĐO LƯU LƯỢNG

Trong bối cảnh của các nguyên tắc được liệt kê ở trên, đồng hồ đo lưu lượng điện từ thường có các tính năng sau.

PROS : Không bị ảnh hưởng bởi nhiệt độ, áp suất, mật độ hoặc độ nhớt của chất lỏng.

Có khả năng phát hiện các chất lỏng bao gồm các chất gây ô nhiễm (chất rắn, bọt khí)

Không có tổn thất áp suất.

Không có bộ phận chuyển động (cải thiện độ tin cậy)

Không thể phát hiện khí và chất lỏng mà không dẫn điện.

Cần có một đoạn ngắn của ống thẳng.

TÍNH DẪN ĐIỆN

Có một điểm quan trọng khi sử dụng đồng hồ đo lưu lượng điện từ. Bởi vì đồng hồ đo lưu lượng điện từ dựa trên định luật cảm ứng điện từ, chất lỏng dẫn điện là chất lỏng duy nhất có thể phát hiện ra dòng chảy. Cho dù đó là một chất lỏng dẫn điện hay không được xác định bởi sự hiện diện của tính dẫn điện. Vì vậy, chỉ dẫn điện là gì?

Độ dẫn điện nói chung là một giá trị thể hiện sự dễ dàng cho dòng điện. Giá trị số ngược lại là điện trở suất, biểu thị mức độ khó cho dòng điện chạy qua. Đối với các đơn vị, S / cm (siemens trên centimet) chủ yếu được sử dụng. Để xác định mức độ dễ dàng của dòng điện, các điện cực 1 cm² được đặt cách nhau 1 cm. Sử dụng nước máy ở tốc độ 100 đến 200 μS / cm, nước khoáng ở mức 500 μS / cm trở lên và nước tinh khiết ở mức 0,1 μS / cm trở xuống như mẫu, chúng tôi có thể cung cấp các ví dụ về độ dẫn điện đo được thực tế.

Để tính toán độ dẫn điện, cần phải tính toán các điều kiện, như diện tích điện cực và khoảng cách giữa các điện cực. Bởi vì điều này, nó là khá khó khăn để tính toán. Là một cách tổng quát để xác nhận độ dẫn điện, máy đo độ dẫn điện (US $ 50-1000) có thể được sử dụng để thực hiện phép đo này.
